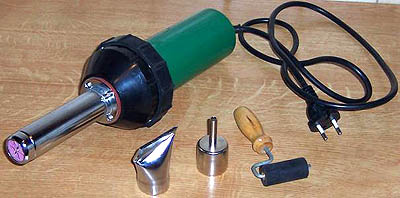

INFORMACJE TECHNICZNE dla DSH-II
Podstawowe charakterystyczne dane:
napięcie znamionowe: 220V lub zgodnie
z wymogami
częstotliwość znamionowa: : 50 Hz
moc maksymalna: 1000W
Ciśnienie powietrza: 2800 Pa
Pojemność dla powietrza:: 8 m 3/h
Dostępna skala temperatury:: 40-550
Waga:: 1.4 Kg

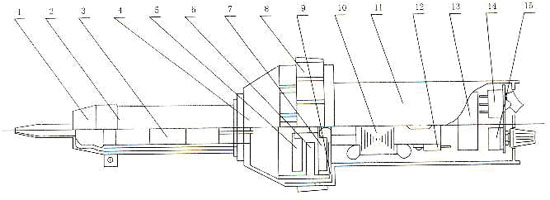

Rysunek konfiguracji i części
głównych
1. dysza 2. cylinder 3. ogrzewacz 4. pokrywa ruchoma 5. impeller 6. kółko ruchome
7. impeller 8. kółko osłonowe 9. commute set 10. motor 11. osłona pompy
12. silikon regulowany 13. kontrola temperatury 14. przełącznik 15. elektrograf

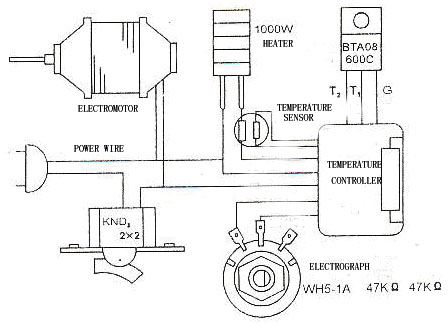

Rysunek regulatora temperatury
electromotor
heater
temperature sensor
power wire
temperature controller
electrograph |
= silnik elektryczny
= ogrzewacz
= czujnik temperatury
= kabel zasilania
= regulator temperatury
= elektrograf |
UWAGA:
- Doczepić rurę z powietrzem do otworów w pompie powietrza
i narzędzia spawalniczego podczas pracy.
- Moc ogrzewacza ustawić na najniższym poziomie skali wpierw
przed spawaniem. Następnie stopniowo zwiększać temperaturę
do wysokości wymaganej.
- Proszę ustawić pokrętło regulatora temperatury do "1" stopnia
przed zakończeniem pracy, następnie nadal dmuchać przed kilka
minut i wyłączyć zasilanie dopiero jak cylinder się schładza.
- Nie dotykać cylindra w trakcie pracy żeby uniknąć poparzenia.
Odłożyć delikatnie po używaniu, żeby wydłużyć jego żywotność
|
